WMZ

allmess hat eine breite Produktpalette im Bereich Wärmezähler - beginnend beim Kompaktzähler über Splitzähler auf Ultraschallbasis bis hin zu Spezialzählern für Kälte und Sonderzählern für spezielle Anwendungsbereiche. Zu allen Zählern gibt es Einbaustrecken, die eine Vorrüstung der Installation ermöglichen, für Nenngrößen bis DN 100 optional auch mit Distanzstück. Bei Kompaktzählern UltraMaXX und UltraLite ist das Distanzstück generell im Lieferumfang der Einbaustrecke enthalten.

Für den Austausch von Fremdfabrikaten gibt es für den Bereich der Kompaktzähler (bis Qn 2,5 m³/h) eine Austauschbroschüre von allmess. Darin finden Sie Hinweise, wie man in vielen Fällen die vorhandene Einbausituation ohne teuren Umbau mit einem allmess-Zähler weiter nutzen kann.

Kompaktzähler

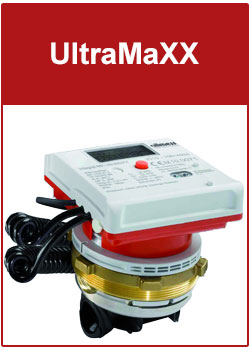

Messkapselzähler UltraMaXX

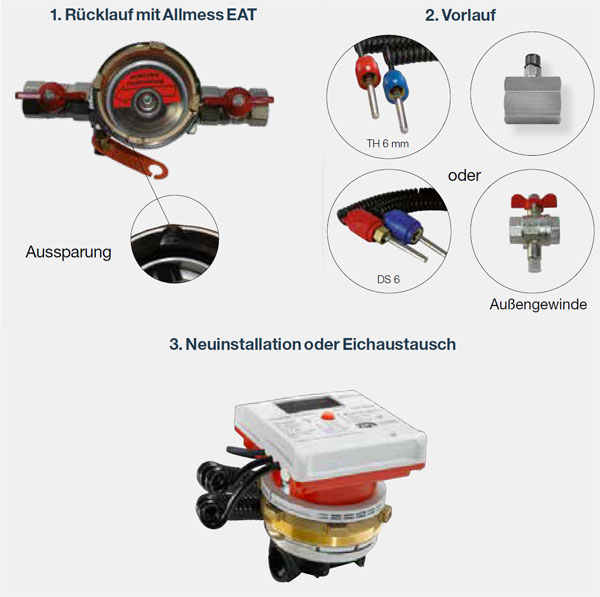

Der Messkapselwärmezähler Integral-MK-UltraMaXX ist der erste Messkapselzähler mit Ultraschalltechnik. Durch das bewährte Messkapselprinzip ist ein einfacher Austausch des Messgerätes nach Ablauf der Eichgültigkeit möglich. Kontinuität in den Anschlussmaßen sichert eine problemlose und schnelle Montage beim Eichaustausch. Für Neuinstallationen ist der nach der MID zugelassene Zähler direktmessend einzubauen, im Austauschfall können vorhandene allmess-Tauchhülsen weiter verwendet werden. Der geringe Anlaufwert sichert eine problemlose Messwerterfassung auch bei geringen Energieabnahmen. Der Zähler ist in den Nenngrößen qp 1,5 und 2,5 m³/h erhältlich. Für die verschiedenen messtechnischen Anforderungen wie z. B. zentrale Datenauslesung, hohe Abtastrate oder Kältemessung sind entsprechende Ausführungen erhältlich. Das abnehmbare Rechenwerk ermöglicht auch in schwierigen Einbausituationen eine gute Ablesbarkeit der Verbrauchswerte. Mit Hilfe des Aufsatzmoduls hMIU kann der Zähler (auch nachträglich) in Funknetze eingebunden werden.

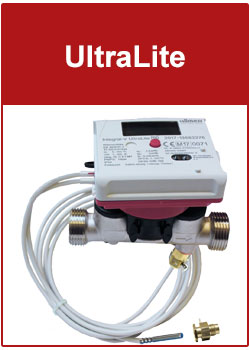

Austauschzähler UltraLite PRO

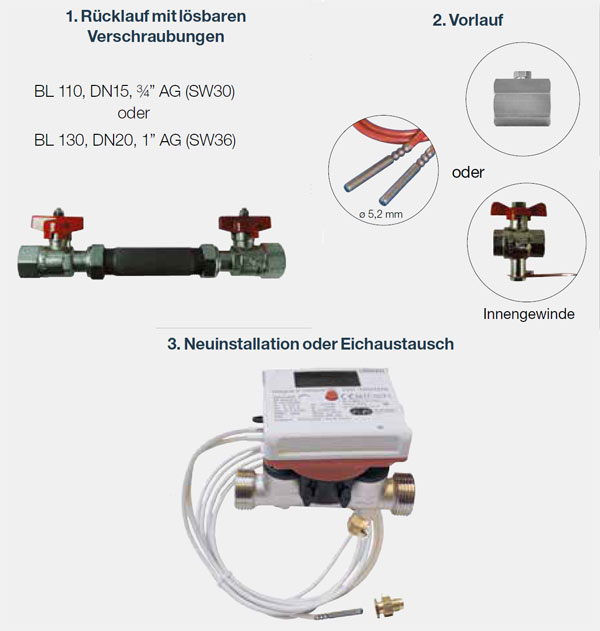

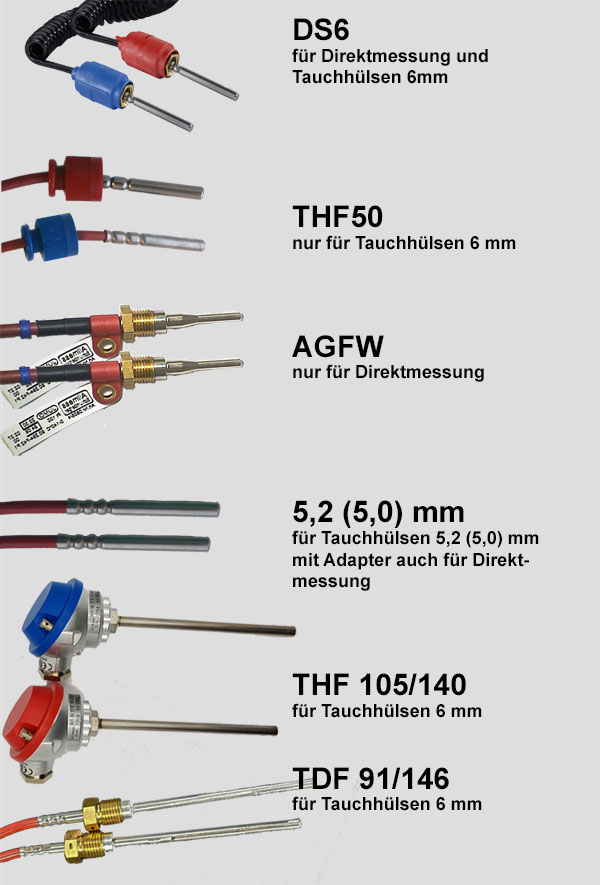

Der UltraLite PRO ist ein Verschraubungszähler, der als Austauschvariante für Fremdinstallationen gedacht ist. Der Zähler kann mit verschiedenen Temperaturfühlern geliefert werden, die eine Nutzung vorhandener Einbausituationen ohne großen Montageaufwand ermöglichen:

5,0 mm
5,2 mm mit Beipack für Direktmessung
AGFW-Fühler für Direktmessung

Der Zähler ist in folgenden Standardgrößen lieferbar:

qp 1,5 (BL 110 mm, 3/4" AG)
qp 2,5 (BL 130mm, 1" AG)

Auf Grund der Ultraschall-Messtechnik ist der Zähler dem Vorgänger V-Lite messtechnisch deutlich überlegen. So konnte die Baureihe mit qp 0,6 entfallen - der Zähler mit qp 1,5 ist im unteren Messbereich besser als die 0,6er-Ausführung beim V-Lite und kann bis 3,3 m³/h dauerhaft belastet werden.

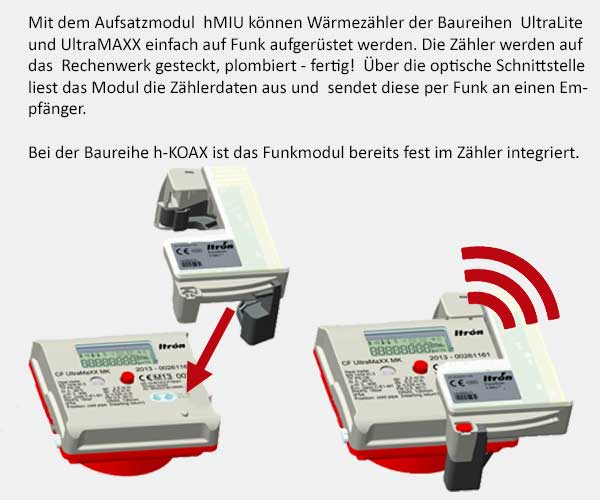

Mit Hilfe des Funkaufsatzmoduls hMIU kann der Zähler auch in Funknetze integriert werden.

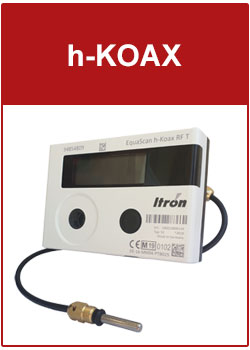

Messkapsel-Austauschzähler h-KOAX

Der h-KOAX ist ein Messkapselzähler auf Flügelradbasis, der für den Austausch von Fremfabrikaten gedacht ist. Der Zähler wird in den Nenngrößen qp 1,5 und 2,5 gefertigt und hat ein abnehmbares Rechenwerk. Es können folgende Schnittstellen bedient werden:

IST (2" KOAX, ista-kompatibel)
TE1 (techem-kompatibel)

Die Zähler sind mit einem integrierten Funkmodul bestückt. Durch das standardisierte wM-Bus Protokoll kann die Baureihe neben dem Itron EquaScan Funksystem jederzeit auch in bestehende Open Metering Systeme (OMS) und Smart-Meter Applikationen eingebunden werden. Weiter Produktmerkmale sind:

dynamische Anpassung des Temperaturmesszyklus in Abhängigkeit von de Änderung des Durchflusses
RÜckflusserkennung
Universal-Temperatrufühler für Direktmessung und zugelassene Tauchhülsen
Einbauort (Vor- bzw Rücklauf bei Installation einstellbar

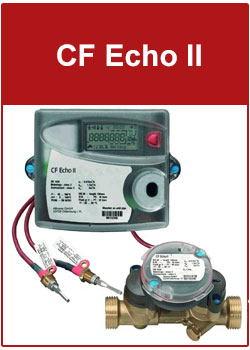

CF-Echo II

Der CF Echo II ist ein Kompaktzähler in Ultraschalltechnik. Volumenmessteil und Rechenwerk sind bereits miteinander verbunden (Kabellänge 1,5 m). Standardmäßig wird der Zähler mit AGFW-Fühlern für Direktmessung geliefert. Für Austauschzwecke in vorhandenen Anlagen mit Tauchhülsen ist der Zähler auch mit 6 mm Fühlern (THF50) lieferbar. Die Volumenmessteile sind in den Nenngrößen von 0,6..15 m³/h verfügbar.

Neben den Standardbaulängen sind auch Sondergrößen lieferbar, die z. B. ein einfaches downsizing ermöglichen.

Für besondere Messanforderungen stehen darüber hinaus Spezialvarianten zur Verfügung:

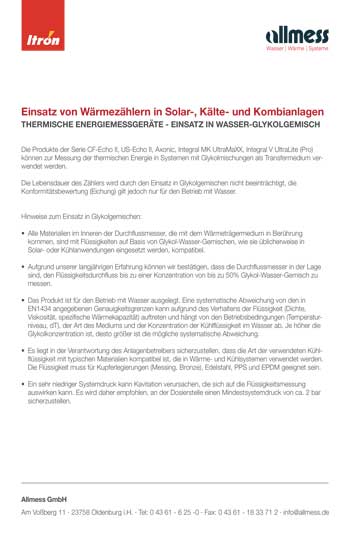

CF Echo II Solar (0,6..2,5 m³/h) für die Erfassung von Solarerträgen, werksgeprüft mit 12-Jahresbatterie
CF Echo II HA (3,5..10 m³/h) für den Einsatz bei Wärmetauschern mit kurzer Abtastrate (z. B. für Frischwasserstationen oder der Energieerfassung am Warmwasserspeicher)

Splitzähler

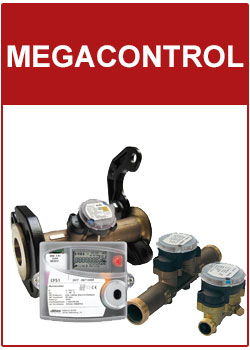

MEGACONTROL CF 51

Die Baureihe MEGACONTROL zeichnet sich durch eine hohe Flexibilität aus. Bis einschließlich qp 150 sind die Volumemessteile in Ultraschalltechnik verfügbar, darüber hinausgehend sowie für Sonderanwendungen kommen Woltmannzähler zum Einsatz.

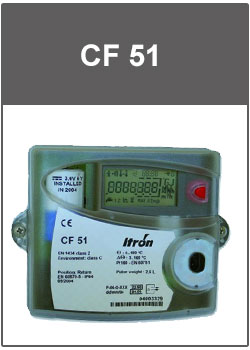

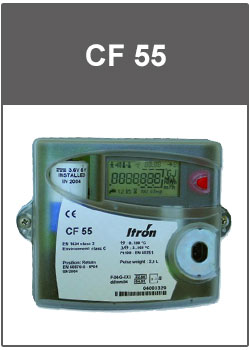

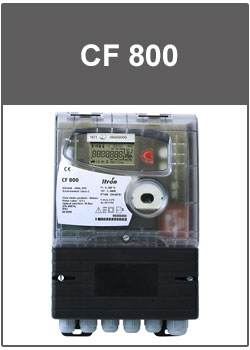

Die Rechenwerke sind modular aufgebaut und können sowohl als Batterie- als auch als Netzversion (wird häufig bei zentrale Datenauslesung mit kurzen Ablesezyklen benötigt) geliefert werden. Neben dem Standardrechenwerk CF 51 steht auch der Typ CF 55 (mit Schwellwertregister und Datenlogger) sowie das CF 800 (nur Netzausführung, mit Datenlogger und Analogausgängen) zur Verfügung.

Für den Anschluss an eine zentrale Datenauslesung stehen verschiedene Optionskarten zur Verfügung, u. a. auch für M-BUS und LON. Optional können die Zähler mit Hilfe eines Pulsmoduls pMIU in Funknetze (z. B. allmess EquaScan) eingebunden werden.

Die Zähler können zur Wärme-, Kälte- und auch zur kombinierten Wärme- und Kältemessung eingesetzt werden. Neben den Standardfühlern kommen auf Kundenwunsch auch andere Fühler zum Einsatz, welche die Nutzung vorhandener Tauchhülsen von Fremdherstellern ermöglichen.

Seit 2012 werden die Zähler für Neuinstallationen bis einschließlich qp 10 mit AGFW-Fühlern für Direktmessung und dazu passenden Einbausätzen mit Vorlaufkugelhahn und Impfstelle geliefert - die bisherige Variante mit THF50-Fühlern ist für Austauschzwecke weiter lieferbar.

Flanschzähler werden seit einigen Jahren mit sogenannten Klappflanschen ausgestattet - dies erleichert gerade bei größeren Zählern die Montage erheblich. Mehr dazu rechts im Montage-Video.
